Paano Pumili ng Tamang Cable Tray para sa mga Industrial Plant

Ang pagpili ng naaangkop na cable tray para sa mga pang-industriyang kapaligiran ay nangangailangan ng maingat na pagsasaalang-alang sa kapasidad ng pagkarga, materyal, resistensya ng kaagnasan, uri ng cable, at mga kondisyon ng pag-install. Nasa ibaba ang isang hakbang-hakbang na gabay para matulungan kang gumawa ng pagpipilian.

1. Tukuyin ang Uri ng Cable Tray

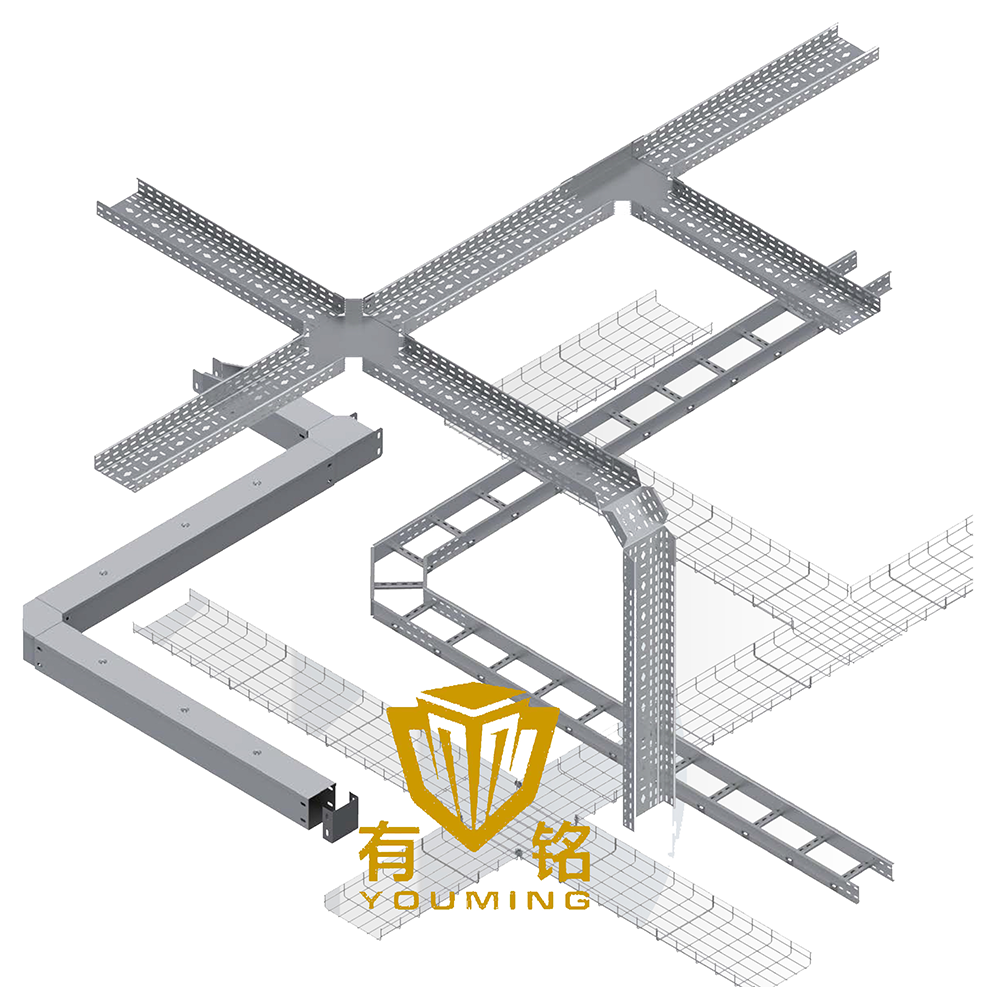

Karaniwang ginagamit ng mga plantang pang-industriya ang apat na pangunahing uri na ito ng mga cable tray:

Pang-industriya na Rekomendasyon:

- Power & Control Cable → Ladder o Solid Bottom Tray

- Data at Fiber Optic Cable → Wire Mesh o Perforated Tray

- Malupit na Kapaligiran ng Kemikal →Stainless Steel o FRP Tray

2. Isaalang-alang ang materyal at Corrosion Resistance

Ang mga pang-industriya na halaman ay kadalasang may kahalumigmigan, mga kemikal, at mataas na temperatura, kaya ang pagpili ng materyal ay mahalaga:

Pang-industriya na Rekomendasyon:

- Mga Karaniwang Pabrika → Hot-Dip Galvanized Steel

- Mga halamang kemikal → Hindi kinakalawang na asero 316 o FRP

- Panlabas/Mataas na Humidity →Powder-Coated o Aluminum

3. Kalkulahin ang Load Capacity at Cable Fill

Maaaring mabigat ang mga pang-industriya na kable, kaya tiyaking masusuportahan ng tray ang bigat:

Mga Alituntunin sa Kapasidad ng Pag-load:

- Banayad na tungkulin: 50–100 kg/m (mga control cable)

- Katamtamang tungkulin: 100–200 kg/m (mga power cable)

- Mabigat na Tungkulin: 200–500 kg/m (mga HV cable, mining plant)

Cable Fill Ratio (NEC/IEC Standards):

- Mga Power Cable → Max 50% fill

- Mga Control Cable → Max 70% fill

- Iwasan ang labis na karga → Pinipigilan ang sobrang pag-init at mga isyu sa pagpapanatili

Pang-industriya na Rekomendasyon:

- Gumamit ng mga ladder tray para sa mga mabibigat na cable (mahabang span).

- Gumamit ng mga solid-bottom na tray kung saan ang  cable protection  ay kritikal.

4. Mga Salik na Pangkapaligiran at Pangkaligtasan

Ang mga pang-industriya na halaman ay may mga natatanging hamon:

Corrosion Resistance → Pumili ng hindi kinakalawang na asero o FRP sa mga chemical zone.

Proteksyon sa Sunog → Gumamit ng mga fire-rated na tray (UL/CE certified) sa mga lugar na may mataas na peligro.

Impact Resistance → Heavy-duty trays para sa pagmimina, langis at gas.

EMI Shielding → Aluminum o steel trays para sa mga sensitibong electronics.

Pang-industriya na Rekomendasyon:

- Langis at Gas → Stainless Steel Fireproof Coating

- Pagkain at Pharma → Sanitary SS 316 Trays

- Pagmimina at Malakas na Industriya →Extra-Thick Galvanized Steel

5. Mga Pagsasaalang-alang sa Pag-install at Pagpapanatili

- Modular Design → Mas mabilis na pag-install (hal., quick-clip system).

- Accessibility → Buksan ang mga tray (hagdan/mesh) para sa madaling pagdaragdag ng cable.

- Spacing ng Suporta → Karaniwang 1.5m–3m (adjust base sa load).

- Expansion Joints → Kailangan sa mga lugar na may mataas na temperatura.

Pang-industriya na Rekomendasyon:

- Pre-plan na mga ruta ng cable upang mabawasan ang mga liko at suporta.

-Gumamit ng mga butas-butas na tray kung saan mahalaga ang bentilasyon at accessibility.

Pangwakas na Checklist para sa Industrial Cable Tray Selection

1. Uri → Hagdan / Mesh / Solid / Channel

2. Materyal → Galvanized / Hindi kinakalawang / Aluminum / FRP

3. Mag-load → Banayad / Katamtaman / Mabigat na tungkulin

4. Kaagnasan → Karaniwan / lumalaban sa kemikal

5. Kaligtasan sa Sunog → Nakakatugon ba ito sa mga lokal na code

6. Pag-install → Madaling i-assemble at palawakin

Pro Tip: Kumonsulta sa amin para sa mga custom na solusyon sa mga kapaligiran (hal., mataas na init, mga lugar na sumasabog).

---

Konklusyon

Ang pagpili ng tamang cable tray para sa mga pang-industriyang halaman ay nagsisiguro ng pangmatagalang kaligtasan, kahusayan, at pagtitipid sa gastos. Itugma ang tray sa iyong uri ng cable, kapaligiran, at mga kinakailangan sa pagkarga para sa performance.

Kailangan ng Tulong? Makipag-ugnayan sa amin para sa libreng disenyo ng layout at pagkalkula ng pagkarga!

Gusto mo ba ng mga rekomendasyon para sa mga partikular na industriya(hal., petrochemical, automotive, power plants) maaari naming mas maiangkop ang payo!
