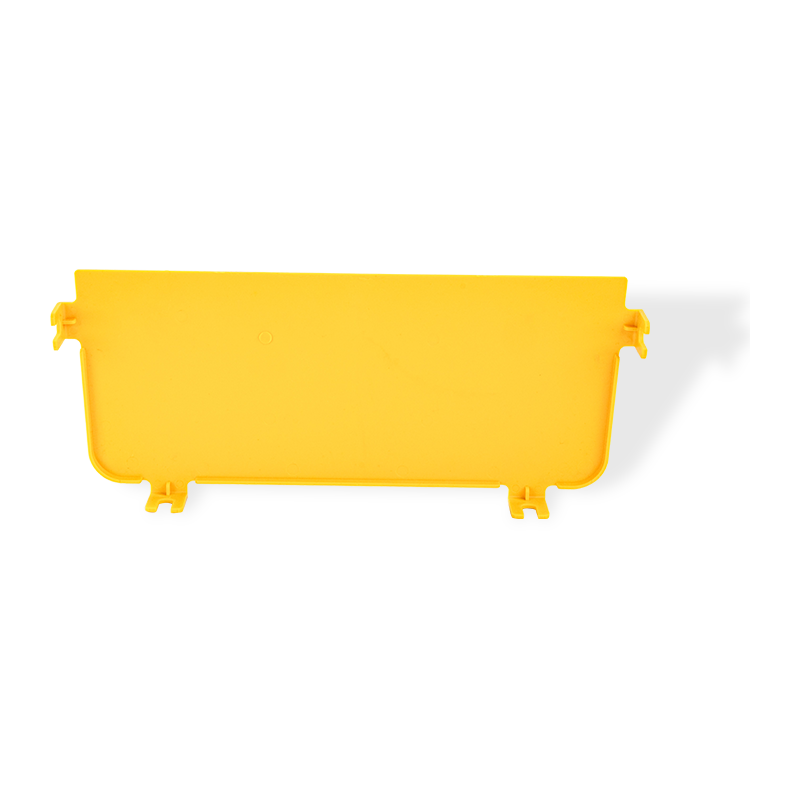

  • Fiber cable tray end cup
  • Fiber cable tray end cup
Pagpapakilala ng Produkto

Ang Fiber Cable Tray End Cup ay isang mahalagang accessory sa fiber optic trough system. Ito ay gawa sa flame-retardant na materyal na ABS upang matiyak ang kaligtasan at katatagan. Ang port baffle na ito ay katangi-tanging idinisenyo upang perpektong isara ang dulo ng fiber optic trough, epektibong maiwasan ang pagpasok ng alikabok at mga labi, at protektahan ang optical fiber mula sa aksidenteng pinsala. Ang flame retardant performance nito ay nakakatugon sa UL94 FV-0 standard at ligtas at maaasahan. Ang port baffle ay madaling i-install at may malakas na compatibility. Ito ay angkop para sa iba't ibang fiber optic trough system. Ang makinis na ibabaw at maayos na hitsura nito ay hindi lamang nagpapabuti sa pangkalahatang aesthetics, ngunit epektibo ring gumagabay sa linya ng optical fiber upang matiyak ang maayos at mahusay na paghahatid ng data. Bago man ito o pinalawak na data center, ang port baffle ay isang kailangang-kailangan at de-kalidad na pagpipilian.

Fiber Cable Tray End Cup

Pag-uuri ng produkto: Optic Cable Tray

Pangkalahatang-ideya ng Produkto

Ang fiber cable tray end cup ay isang termination accessory na naka-install sa bukas na dulo ng optic cable trays. Lumilikha ito ng 封闭 barrier na pumipigil sa akumulasyon ng mga labi, pisikal na pakikipag-ugnay sa mga pagwawakas ng cable, at hindi sinasadyang pag-alis ng mga fiber optic na cable. Ginawa mula sa bakal na may electrostatic powder coating, tumutugma ang end cup sa mga karaniwang sukat ng tray (mga lapad mula 100mm hanggang 600mm). Nagtatampok ang component ng mga pre-drilled mounting hole na nakahanay sa mga baitang ng tray at isang makinis na bilugan na profile sa gilid na nag-aalis ng matutulis na sulok. Kapag naka-install, pinapanatili ng end cup ang pagsunod sa bending radius para sa mga optical fiber na lumalabas o nagtatapos sa mga endpoint ng tray. Ang disenyo nito ay isinasama sa mga tuwid na seksyon, patayong liko, o pahalang na siko upang magbigay ng pare-parehong proteksyon ng cable sa buong cable management pathway.

Mga Pangunahing Kalamangan

  • Dimensional compatibility sa karaniwang lapad ng optic cable tray (100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm).
  • 0.8mm hanggang 1.5mm ang kapal na galvanized steel substrate na may corrosion-resistant polyester coating (80-100 microns).
  • Tool-free snap-fit ​​na pag-install sa mga tray na may slotted rungs; magagamit ang pag-aayos ng tornilyo para sa mga kapaligiran na may mataas na vibration.
  • Mga bilugan na gilid na may 5mm radius upang maiwasan ang mga paglabag sa fiber bending radius (nakatugon sa IEC 60794-1-21).
  • Buksan ang disenyo ng slot sa ibaba para sa cable drainage at ventilation, na binabawasan ang moisture retention.

Mga Katangian ng Produkto

materyal Cold-rolled steel (DX51D Z) o hindi kinakalawang na asero 304/316L
Pang-ibabaw na tapusin Electrostatic powder coating, RAL 7035 o RAL 9010; kapal 60-80μm
Mga pagpipilian sa kapal 1.0mm, 1.2mm, 1.5mm (depende sa rating ng pag-load ng tray)
Pagkatugma sa lapad 100mm hanggang 600mm, adjustable sa pamamagitan ng side flanges
taas 50mm, 80mm, 100mm, 120mm (tumutugma sa taas ng riles sa gilid ng tray)
Saklaw ng temperatura -40°C hanggang 85°C
Rating ng sunog UL 94 V-0; oxygen index ≥28% (wala ang mga plastic na bahagi sa all-steel na bersyon)
Paraan ng pag-install Pag-aayos ng tornilyo (M6x12 bolts) o clip-on gamit ang mga spring nuts

Mga Sitwasyon ng Application

Mga tray ng cable ng data center sa mga endpoint kung saan lumilipat ang mga fiber jumper sa mga rack ng kagamitan.
Mga sentral na opisina at headend ng Telecom na nangangailangan ng proteksyon sa pagwawakas para sa mga backbone optical cable.
Industrial automation environment na may vibration, na pumipigil sa cable end displacement.
Mga cable riser shaft at mga lugar ng pamamahagi ng gusali kung saan nagtatapos ang mga tray sa mga pagtagos sa dingding.
Mga panlabas na fiber enclosure at cabinet entry point (IP30 rating na may gland plate na opsyonal).

Mga Teknikal na Tala at Solusyon

Kinakailangan sa pag-install ng clearance

Panatilihin ang pinakamababang 25mm na espasyo sa pagitan ng end cup at mga katabing pader o kagamitan. Ang pinaghihigpitang clearance ay maaaring magdulot ng fiber bend radius sa ibaba 40mm para sa mga karaniwang SMF-28 fibers. Gumamit ng offset end cups (angled 15 o 30 degrees) kapag limitado ang espasyo.

Grounding pagpapatuloy

Ang mga end cup na may pininturahan na mga ibabaw ay hindi awtomatikong nakakabit sa saligan ng tray. Mag-install ng mga grounding clip o star washer sa pagitan ng mga mounting screw at tray upang matiyak ang tuluy-tuloy na elektrikal para sa system grounding sa bawat TIA-607-B.

Pamamahala ng kahalumigmigan sa mga panlabas na tray

Para sa mga panlabas o wash-down na lugar, pumili ng mga end cup na may mga butas sa ilalim ng pag-iyak (2mm diameter, spaced 50mm). Kung walang drainage, naiipon ang condensation at pinatataas ang pagkawala ng insertion sa mga optical connector. Ang mga slotted end cup ay nagbibigay ng bentilasyon at nagpapababa ng differential pressure.

Pagkatugma sa cable ladder kumpara sa butas-butas na tray

Ang mga karaniwang end cup ay idinisenyo para sa mga butas-butas na cable tray. Para sa mga ladder-type na tray (mga baitang na may pagitan sa 250mm o 300mm), gumamit ng mga pinahabang flange end cup na nagsasapawan sa kabila ng huling baitang upang maiwasan ang cable sagging sa endpoint.

Mga Madalas Itanong

Maaari bang i-retrofit ang end cup sa mga kasalukuyang naka-install na tray?
Oo. Ang dulong tasa ay dumudulas sa gilid ng tray sa gilid nang hindi inaalis ang mga kable. Gayunpaman, kung ang mga kable ay lumampas sa dulo ng tray ng higit sa 30mm, ang pansamantalang suporta ay kinakailangan sa panahon ng pag-install upang maiwasan ang fiber strain.
Ano ang kapasidad ng pagkarga ng end cup mismo?
Ang dulong tasa ay hindi idinisenyo para sa pagkarga. Maximum axial force 50N (katumbas ng 5kg static) na inilapat sa dulong mukha. Para sa mga aplikasyon ng paghila ng cable o pag-igting, gumamit ng mga nakalaang pull-off na elbow o mga kahon ng pagwawakas.
Nangangailangan ba ang end cup ng mga gasket para sa proteksyon ng alikabok?
Ang karaniwang bersyon ay walang gasket. Para sa antas ng proteksyon ng IP4X, mag-order ng mga end cup na may neoprene gasket (2mm kapal) na paunang nakakabit sa flange. Pini-compress ang gasket upang i-seal ang mga puwang sa pagitan ng end cup at tray side rail.
Paano matukoy ang tamang sukat ng end cup para sa umiiral na tray?
Sukatin ang panloob na lapad sa pagitan ng mga riles sa gilid ng tray (hindi nominal na lapad). Sukatin din ang taas ng side rail. Ang pagmarka sa dulo ng tasa ay nagpapahiwatig ng katugmang serye ng tray, hal., ang "C100H80" ay umaangkop sa 100mm na lapad x 80mm na taas na tray.

Impormasyon ng Sanggunian sa Pag-order

Istraktura ng numero ng bahagi FEC-[Lapad sa mm]-[Taas sa mm]-[Material code]
Halimbawa FEC-300-100-SS304 (300mm lapad, 100mm taas, 304 hindi kinakalawang na asero)
Karaniwang packaging 10 piraso bawat karton na may kasamang mga mounting screw (M6x12, 4 bawat dulong tasa)
Mga custom na opsyon Yellow powder coating (high visibility), pre-drilled cable entry ports (diameter 20-50mm), laser-engraved labeling
Mga katangiang pisikal
Uri Fiber Cable Tray/Optic Cable Tray
materyal materyal flame-retardant PVC Para sa Straight Section, flame-retardant ABS Para sa Accessories, ang materyal ng flexible tube ay PP. Flame-retardant na materyal na may rating na UL94 FV-0
Pagtatapos/paggamot sa ibabaw

/

Saklaw ng sukat

magagamit ang napapasadyang

Lapad 120/240/300/360
Taas ng Riles sa Gilid 100
Ang haba 2000/3000/Na-customize
Kapal/diameter ng wire
Max. Working Load
Mga accessory/kaugnay na produkto
Mga Tampok ng Produkto

1. Sarado na disenyo, protektahan ang mga fiber optic cable mula sa pinsala.

2. Ang fiber raceway duct ay gawa sa flame-retardant plastic material na may makinis na ibabaw at magandang hitsura.

3. Nag-aalok ng bend radius control at tinitiyak na ang fiber radius≧40mm Movable cable exit kit ay opsyonal upang matugunan ang lumalawak na kahilingan ng date center.

4. Iba't ibang uri ng paraan ng pag-install ay magagamit tulad ng pabitin, cabinet top supporting o pagkonekta sa iba pang cable tray.

Kulay Dilaw(pantone 123c)
Demand sa kapaligiran panloob
Aplikasyon Angkop para sa isang malawak na hanay ng mga application, kabilang ang fiber optic cable management, power cable management.
  • Ikaw ba ay kumpanya ng kalakalan o tagagawa?

    kami ay tagagawa, maaari naming i-export ang aming sarili.

  • Ano ang iyong mga tuntunin ng pagbabayad?

    Tinatanggap namin ang T/T, irrevocable L/C at sight. Para sa regular na order, mas gusto namin ang 30% nang maaga, 70% bago ipadala.

  • Gaano katagal ang iyong oras ng paghahatid?

    Kami ay  manufacturer na may stock ng mga normal na laki . Nangangako kami ng paghahatid 25 araw pagkatapos makuha ang iyong deposito.

  • Nag-aalok ka ba ng mga libreng sample?

    Oo, magagawa namin ito, ngunit kailangan mong bayaran ang bayad sa kargamento.
