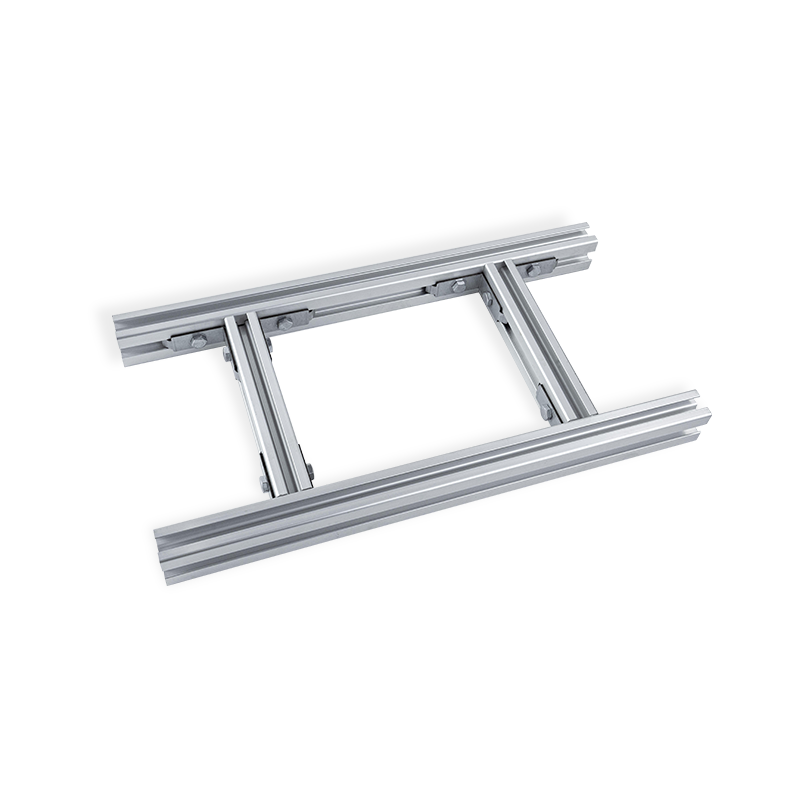

Aluminum cable ladder na may bukas na sistema para sa pamamahala ng cable

magtanong
Pagpapakilala ng Produkto

Ang aluminum profile cable racks ay idinisenyo para sa mga bukas na cable management system sa mga data center. Nanalo sila ng malawak na pagkilala sa merkado para sa kanilang magaan, mataas na lakas at madaling pagpapanatili. Ang paggamit ng mataas na kalidad na aluminyo na haluang metal bilang pangunahing materyal ay nagsisiguro na ang cable rack ay mayroong load-bearing capacity at corrosion resistance, habang binabawasan ang kabuuang timbang para sa madaling paghawak at pag-install. Ang ibabaw nito ay electro-galvanized o hot-dip galvanized, na may kapal ng coating na ≥12um at >60um ayon sa pagkakabanggit, na nagbibigay ng paglaban sa kalawang at kaagnasan. Ang paggamot na ito ay hindi lamang nagpapalawak ng buhay ng serbisyo ng cable rack, ngunit pinahuhusay din ang kakayahang labanan ang pagguho ng kapaligiran, na tinitiyak ang pangmatagalan at matatag na operasyon. Ang bukas na disenyo ng cable rack ay ginagawang mas maginhawa ang pagtula at pagpapanatili ng cable. Madaling maipasa ng mga user ang mga cable sa mga hakbang ng cable rack upang makamit ang flexible na layout ng mga kable. Kasabay nito, ang bukas na istraktura ay nag-o-optimize din ng sirkulasyon ng hangin at pinapabuti ang kahusayan sa pag-alis ng init ng data center.

OPEN SYSTEM · CBLE MANAGEMENT

Aluminum cable ladder na may bukas na sistema para sa pamamahala ng cable

Modular na istraktura ng suporta para sa mga kable ng kuryente, kontrol, at telekomunikasyon. Idinisenyo para sa mataas na lakas ng makina at paglaban sa kaagnasan sa panloob at panlabas na kapaligiran.

Pangkalahatang-ideya ng produkto

Ang aluminum cable ladder na may bukas na sistema ay binubuo ng dalawang longitudinal side rails na konektado ng mga rung sa mga nakapirming agwat, na bumubuo ng isang hagdan-type na istraktura. Ginawa mula sa extruded aluminum alloy 6063-T5 o 6061-T6, ang system na ito ay nagbibigay ng magaan ngunit matibay na daanan ng suporta para sa mga cable. Ang bukas na disenyo ay nagbibigay-daan sa natural na paglamig ng convection, pinipigilan ang pagbuo ng init, at pinapasimple ang mga pagdaragdag o pagpapalit ng cable nang hindi dinidiskonekta ang mga kasalukuyang linya. Kasama sa surface treatment ang alinman sa mill finish, anodized (8-12μm), o polyester powder coating (RAL na mga kulay). Ang karaniwang rung spacing ay 250mm o 300mm, adjustable kapag hiniling. Ang mga seksyon ng hagdan ay nagsasama sa pamamagitan ng mga splice o coupler, na sumusuporta sa mga tuwid na pagtakbo, mga pahalang na liko, patayo sa loob/labas na mga liko, at mga paglipat ng riser. Maaaring pahusayin ang pagpapanatili ng cable gamit ang mga opsyonal na cleat, roller, o sakop ng mga divider para sa segregation.

6063-T5 / 6061-T6 Mga grado ng haluang metal
250 at 300 mm rung spacing (standard)
Hanggang 6 m Haba ng seksyon
IP20 - IP66 Proteksyon ng system (na may mga takip)

Mga pangunahing pakinabang

W

Timbang kumpara sa ratio ng lakas

Ang densidad ng aluminyo na 2.7 g/cm³ ay naghahatid ng 60% na mas kaunting timbang kaysa sa mga alternatibong bakal habang pinapanatili ang kapasidad ng pagkarga hanggang 200 N/m bawat baitang (nasubok sa IEC 61537).

C

paglaban sa kaagnasan

Ang natural na oxide layer o anodized finish ay lumalaban sa halumigmig, salt spray (nasubok>480h ASTM B117) at mga kemikal na ahente. Angkop para sa petrochemical at marine environment.

O

Buksan ang accessibility

Ang rung spacing ay nagbibigay-daan sa cable droop control at visual inspection. Walang mga tool na kailangan para sa cable laying o rerouting sa kahabaan ng path, na binabawasan ang oras ng pag-install ng 30%.

R

Mabilis na pagpupulong

Binabawasan ng mga snap-in splice plate at pre-punched hole ang mga bolted na koneksyon. Sumusunod sa pamantayan ng DIN EN 61537 para sa mga cable ladder system.

Mga katangian ng produkto

materyal Extruded aluminum alloy 6063-T5 / 6061-T6 (nako-customize na 6005A)
Pang-ibabaw na tapusin Mill finish, anodized (10μm clear o bronze), powder coating RAL 9002 / RAL 7040 / RAL 1018
Mga sukat ng riles sa gilid (H x W) 50x30 mm | 80x40 mm | 100x45 mm | 120x50 mm (iba kapag hiniling)
Profile ng rung 20x12 mm trapezoidal o 25x15 mm flat bar; opsyonal na anti-slip pattern
Karaniwang haba 3000 mm, 4000 mm, 6000 mm
Puwang ng rung 250 mm (mabigat na tungkulin), 300 mm (karaniwang tungkulin), 150 mm (para sa maliliit na cable)
Klase ng pag-load (IEC 61537) Class 60 / Class 120 / Class 180 (max distributed load 1800 N/m)
Saklaw ng temperatura -40°C hanggang 120°C

Mga sitwasyon ng aplikasyon

Mga power plant at substation Mga data center (overhead cable routing) Mga pasilidad sa paggamot ng tubig Mga refinery ng langis at gas Mga komersyal na matataas na gusali Mga network ng senyas ng tren Renewable energy (solar/wind farm) Mga bagahe sa paliparan at mga sistema ng kontrol

Mga teknikal na tala at solusyon

Electromagnetic interference (EMI) mitigation

Para sa mga sensitibong signal cable, mag-install ng mga aluminum ladder na may tuluy-tuloy na bonding jumper. Gumamit ng mga bonded rung na koneksyon upang bawasan ang loop impedance sa ibaba 0.1 ohm bawat 10m na ​​haba, na nagbibigay-kasiyahan sa EMC directive 2014/30/EU.

Pamamahala ng thermal expansion

Lumalawak ang aluminyo nang 23 x 10⁻⁶/K. Para sa mga pagtakbo na lampas sa 20m, isama ang mga expansion joint na may 15mm na agwat sa bawat 10°C na pagkakaiba-iba. Ang mga nakapirming anchor na inilalagay tuwing 6m ay pumipigil sa buckling.

Pag-iwas sa bimetallic corrosion

Kapag ikinokonekta ang mga aluminum ladder sa mga galvanized steel support, gumamit ng mga isolating pad o zinc-plated washers na may Dacromet coating. Iwasan ang direktang pagdikit ng tanso-aluminyo sa mga kondisyong mahalumigmig.

Pagsunod sa seismic at vibration

Ang mga sistema ng hagdan na may mga bolted splice plate at spring clip ay lumalaban sa seismic acceleration ng Zone 4 (0.4g). Para sa mga lugar na may mataas na vibration, gumamit ng mga lock nuts at anti-vibration bracket.

Mga madalas itanong

Ano ang pagkakaiba sa pagitan ng cable ladder at cable tray?
Ang cable ladder ay may mga bukas na baitang na may spacing (karaniwang 250-300mm) na nagbibigay ng bentilasyon at minimal na koleksyon ng mga labi, perpekto para sa mga mabibigat na cable. Ang cable tray ay may solid o butas-butas na ilalim, na angkop para sa maliliit na diameter na mga cable. Ang hagdan ay nagpapababa ng timbang at nagbibigay-daan sa mas madaling pag-drop-off.
Maaari bang gamitin ang aluminum cable ladder sa labas sa mga kapaligiran sa baybayin?
Oo. Tukuyin ang anodized finish (min 15μm) o powder coating na may epoxy-polyester hybrid. Para sa mga direktang marine splash zone, gumamit ng 6063 aluminum na may chromate-free conversion coating at heavy-duty polyester coat na sinubok sa 1000h salt spray.
Paano makalkula ang kapasidad ng pagkarga para sa isang ibinigay na haba ng span?
Sumangguni sa mga talahanayan ng pagkarga sa IEC 61537. Halimbawa, ang side rail na 100x45mm na may 3m span at 250mm rung spacing ay sumusuporta sa distributed load na 1200 N/m. Dagdagan ang density ng rung o bawasan ang span para sa mas mataas na load. Kumonsulta sa chart ng pagpapalihis ng pagkarga ng tagagawa.
Available ba ang mga accessory para sa pag-aayos ng cable nang walang pagbabarena?
Oo. Ang mga universal saddle clip, spring steel fasteners, at hook-and-loop strap ay direktang nakakabit sa mga baitang. Gayundin, ang mga cable cleat na may mga snap base ay magkasya sa mga butas sa gilid ng riles (pre-punched hole bawat 50mm).

Pag-order ng reference na impormasyon

Code ng numero ng bahagi ACL-[Taas ng riles]-[Rung spacing]-[Finish code]-[Length cm]
Halimbawa ACL-100-300-PC7035-400 → taas 100mm, rung spacing 300mm, powder coat RAL7035, 4000mm ang haba
Mga karaniwang accessory Mga splice plate (pares), bolts at spring nuts, bonding jumper, end caps para sa side rails
Mga pagpipilian sa pagpapasadya Mga sloped rung para sa drainage, 316 stainless steel hardware, pre-assembled couplers, captive nut channel para sa mabilis na pag-mount
*Lahat ng teknikal na data batay sa mga extruded na profile ng aluminyo. Na-verify ang mga kapasidad ng pag-load alinsunod sa IEC 61537:2021. Mga larawan at detalye ng produkto na napapailalim sa mga pagbabago sa engineering.
Mga katangiang pisikal
Uri Cable tray para sa mga kable
materyal materyal Bakal, Aluminum, ss304, ss316L
Pagtatapos/paggamot sa ibabaw

Pre-galvanized 8um/ Electro zinc Plating(≥12um)

Hot -dip galvanized>60um)

Plastic-spayed(>60um)

Power coating

Acid washing polishing (opsyon)

Saklaw ng sukat

magagamit ang napapasadyang

Lapad
Taas ng Riles sa Gilid
Ang haba
Kapal/diameter ng wire
Max. Working Load Ayon sa Sukat
Mga accessory/kaugnay na produkto
Mga Tampok ng Produkto
Kulay Silver o iba pa/Ayon sa mga customer
Demand sa kapaligiran
Application
  • Ikaw ba ay kumpanya ng kalakalan o tagagawa?

    kami ay tagagawa, maaari naming i-export ang aming sarili.

  • Ano ang iyong mga tuntunin ng pagbabayad?

    Tinatanggap namin ang T/T, irrevocable L/C at sight. Para sa regular na order, mas gusto namin ang 30% nang maaga, 70% bago ipadala.

  • Gaano katagal ang iyong oras ng paghahatid?

    Kami ay  manufacturer na may stock ng mga normal na laki . Nangangako kami ng paghahatid 25 araw pagkatapos makuha ang iyong deposito.

  • Nag-aalok ka ba ng mga libreng sample?

    Oo, magagawa namin ito, ngunit kailangan mong bayaran ang bayad sa kargamento.
