Pangkalahatang-ideya ng produkto

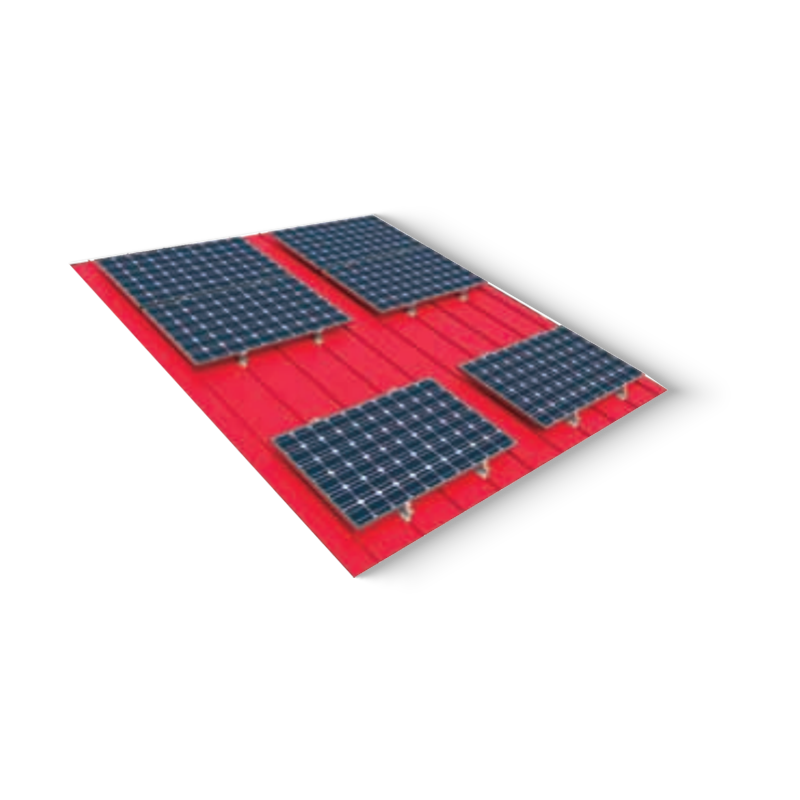

Ang walang purlin color steel tile mounting system ay inengineered para direktang ikabit ang mga kagamitan sa mga nakatayong tahi o trapezoidal ribs ng profiled steel sheets. Ang system ay binubuo ng isang aluminum o galvanized steel clamp base, isang bracket na nababagay sa taas, at isang top rail o module clamp. Tinatanggal nito ang pangangailangan para sa mga transverse purlins, binabawasan ang mga gastos sa materyal at oras ng pag-install. Ang mekanismo ng clamp ay gumagamit ng T-bolt at neoprene padding upang ma-secure ang bracket nang hindi tumatagos sa lamad ng bubong, na pinapanatili ang integridad ng panahon. Ang paglipat ng pag-load ay nangyayari sa pamamagitan ng mga tadyang ng sheet patungo sa substructure. Kasama sa karaniwang compatibility ang mga profile gaya ng LSY-32/1000, YX25-210-840, at mga trapezoidal na tile na may taas ng rib mula 25mm hanggang 75mm. Maaaring suportahan ng mounting system ang mga photovoltaic panel, cable tray, o light mechanical fixture sa mga metal na bubong na may slope angle sa pagitan ng 5° at 45°.

≤45° Saklaw ng slope ng bubong
25-75mm Tugma ang taas ng tadyang
M8 / M10 Laki ng clamp bolt
EN 1991-1-4 Disenyo ng pagkarga ng hangin
Mga pangunahing pakinabang

Pag-aalis ng purlin

Binabawasan ang pangalawang istraktura ng bakal ng 35-50% kumpara sa mga tradisyonal na rail purlins. Ang mga mounting bracket ay direktang nakakabit sa roof sheet ribs, nagpapababa ng mga gastos sa materyal at bigat ng kargamento.

Hindi tinatagusan ng tubig na integridad

Ang disenyo ng clamp ay gumagamit ng EPDM o silicone padding upang i-seal ang fixing point. Walang pagtagos sa bubong ang nakakabawas sa mga potensyal na pagtagas. Nasubok sa 600Pa watertightness sa ilalim ng mga dynamic na kondisyon.

Madaling iakma ang taas at ikiling

Ang pinagsama-samang mekanismo ng sliding ay nagbibigay-daan sa vertical adjustment hanggang 40mm at tilt angle 0-15 degrees upang mabayaran ang mga iregularidad sa bubong o solar orientation.

Mga materyales na tumutugma sa kaagnasan

Mga clamp sa aluminum 6063-T5 (anodized AA15) o HDG steel (Z600 coating). Ang mga hindi kinakalawang na asero na A2-70 na mga fastener ay kasama para sa hindi magkatulad na pag-iwas sa pakikipag-ugnay sa metal.

Mga katangian ng produkto
Mga pagpipilian sa materyal Extruded aluminum 6063-T5 (anodized 12-15μm) / Hot-dip galvanized steel S250GD Z (275-600g/m²)
Uri ng clamp Side clamp, mid clamp, end clamp para sa trapezoidal sheet; universal seam clamp para sa standing seam roofs
Pagkakatugma ng tadyang Trapezoidal (taas 25-75mm, pitch 150-350mm); corrugated (uri R32, R45); sinusoidal na mga profile
Kapasidad ng pag-load Ultimate tensile strength: clamp 2.5kN bawat bracket; pagkarga ng disenyo: 1.2kN patayo / 0.8kN pahalang
Pagtutukoy ng fastener Hindi kinakalawang na asero A2-70 o A4-80 hex bolts; pre-assembled spring washer at flat washer
Saklaw ng temperatura -40°C hanggang 110°C (Pinapanatili ng EPDM seal ang elasticity)
Pag-uuri ng apoy Hindi nasusunog, Class A ayon sa ASTM E84, mga bahagi ng aluminyo
Mga Sertipikasyon ISO 9001:2015; IEC 62852 (puwersa ng pag-clamping); Sinuri ang TUV para sa pagtaas ng hangin
Mga sitwasyon ng aplikasyon
Mga bodega sa industriya na may mga sheet na bakal na may kulay na trapezoidal - direktang nakakabit ng mga solar array sa rooftop (mga sistema ng PV na nakatali sa grid).
Mga gusaling pang-agrikultura (mga sakahan ng manok, imbakan ng butil) – mga mounting exhaust fan, light bracket o maliliit na kagamitan na walang purlin grid.
Mga komersyal na bubong na metal (carport, logistics center) – sumusuporta sa mga cable tray o low-profile walkway.
I-retrofit ang mga proyekto sa umiiral na mga bubong na bakal – solusyon para sa pagdaragdag ng mga load nang hindi binabago ang pangunahing istraktura.
Mga cooling system at HVAC line set na naayos sa corrugated metal cladding.
Mga teknikal na tala at solusyon

paglaban sa pagtaas ng hangin

Para sa mga roof zone na may mataas na pagsipsip, gumamit ng mga karagdagang locking clip at dagdagan ang clamp density sa 4 kada metro kuwadrado. I-verify ang pull-out force sa pamamagitan ng on-site pull test sa bawat ASTM E1512 (minimum na 600 N bawat clamp).

Thermal na paggalaw ng mga sheet ng bakal

Lumalawak ang kulay na bakal sa ilalim ng mga thermal cycle. Gumamit ng mga slotted bracket hole na may mga friction pad na nagbibigay-daan sa micro-slippage hanggang 3mm upang maiwasan ang pagkapagod ng fastener. Huwag higpitan nang lampas sa 15 Nm torque sa M8 bolts.

Hindi magkatulad na kontak sa metal

Ang mga bracket ng aluminyo na nakikipag-ugnayan sa mga galvanized steel roof sheet ay nangangailangan ng mga naylon isolator o non-conductive gasket upang maiwasan ang galvanic corrosion. Lagyan ng bituminous tape kung hindi ginamit ang isolator.

Pag-verify ng integridad ng selyo

Pagkatapos ng pag-install, siyasatin ang mga pagsingit ng EPDM para sa pare-parehong compression. Ang mga puwang na mas malaki sa 1.5mm ay nagpapahiwatig ng hindi tamang pag-upo at maaaring maging sanhi ng pagpasok ng tubig. Muling torque pagkatapos ng 2 linggo.

Mga madalas itanong
Q1 Ang no-purlin system ba ay angkop para sa lahat ng trapezoidal metal roofs?
Ang pagiging tugma ay depende sa taas ng tadyang at espasyo. Ang mga karaniwang clamp ay magkasya sa taas ng tadyang 25-75mm at lapad ng crest na 25-45mm. Para sa mga custom na profile (butt ribs, makitid na ribs), gumamit ng mga adapter ng panga na partikular sa profile o custom-machined clamp insert.
Q2 Nangangailangan ba ang mounting system ng pag-verify ng istruktura ng bubong?
Oo. Ang sheet ng bubong ay dapat na sumusuporta sa mga karagdagang pag-load ng punto. Magbigay ng pagkalkula ng pagkarga batay sa kapal ng sheet (minimum na 0.5mm na bakal), rib geometry, at span sa pagitan ng mga pangunahing purlin. Ang mounting system ay naglilipat ng load sa sheet ribs; i-verify ang lakas ng tadyang sa tagagawa.
Q3 Maaari bang gamitin ang system para sa pag-install ng solar panel nang walang ground bonding?
Ang pagbubuklod ay kinakailangan ng NEC 250. Gumamit ng mga grounding clip o paunang naka-install na mga grounding teeth sa mga clamp upang magtatag ng electrical continuity sa mga bracket at roof frame. Ang anodized surface ay non-conductive; alisin ang patong sa mga punto ng koneksyon o gumamit ng mga star washer.
Q4 Anong pagpapanatili ang kailangan sa paglipas ng panahon?
Siyasatin ang clamp torque taun-taon (inirerekomenda ang 12-14 Nm para sa M8). Palitan ang mga nasirang EPDM pad tuwing 8-10 taon. Suriin ang mga palatandaan ng kaagnasan sa mga lugar sa baybayin; mag-apply ng protective spray kung kinakailangan.
Pag-order ng reference na impormasyon

Scheme ng pagnunumero ng bahagi

NPCS-[Taas ng tadyang code]-[Material code]-[Clamp style]
Halimbawa: NPCS-50-AL-SC → tadyang taas 50mm, aluminum alloy, side clamp para sa trapezoidal sheet

  • Mga code ng taas ng rib: 35, 50, 65, 75
  • Materyal: AL (anodized) / GS (galvanized steel)
  • Estilo: SC (side clamp), MC (mid clamp), EC (end clamp)

Mga karaniwang bahagi ng kit

  • Upper clamp at lower clamp (magkatugmang pares)
  • M8x40 hindi kinakalawang na asero bolt nyloc nut
  • EPDM rubber pad (2mm kapal, pre-cut)
  • Flat washer at spring washer set
  • Pag-install ng torque wrench adapter (opsyonal)

Packaging: 50 set bawat gabay sa pag-install ng karton

* Mga halaga ng pag-load batay sa static na pagsubok sa bawat UL 2703 at EN 1991. Inirerekomenda ang field engineering para sa mga partikular na pagsasaayos ng snow/wind zone. Natutugunan ng lahat ng produkto ang mga kinakailangan sa RoHS.
